湿法冶金用钛阳极介绍
1.应用领域：电积铜、镍、钴、锌等有色金属
2.产品规格：根据图纸加工
3.阳极寿命：2年以上
4.使用涂层类别：钛基二氧化铅阳极
5.电化学性能及寿命测试 (参考标准HG/T2471-2007 Q/CLTN-2012)
名称 | 镀层mm | 析氧电位V | 测试条件 | CL-含量 | 寿命h |
钛基二氧化铅 | 3 | ＜1.73 | 15% H2SO4 | ＜2g/L | ＞500 |

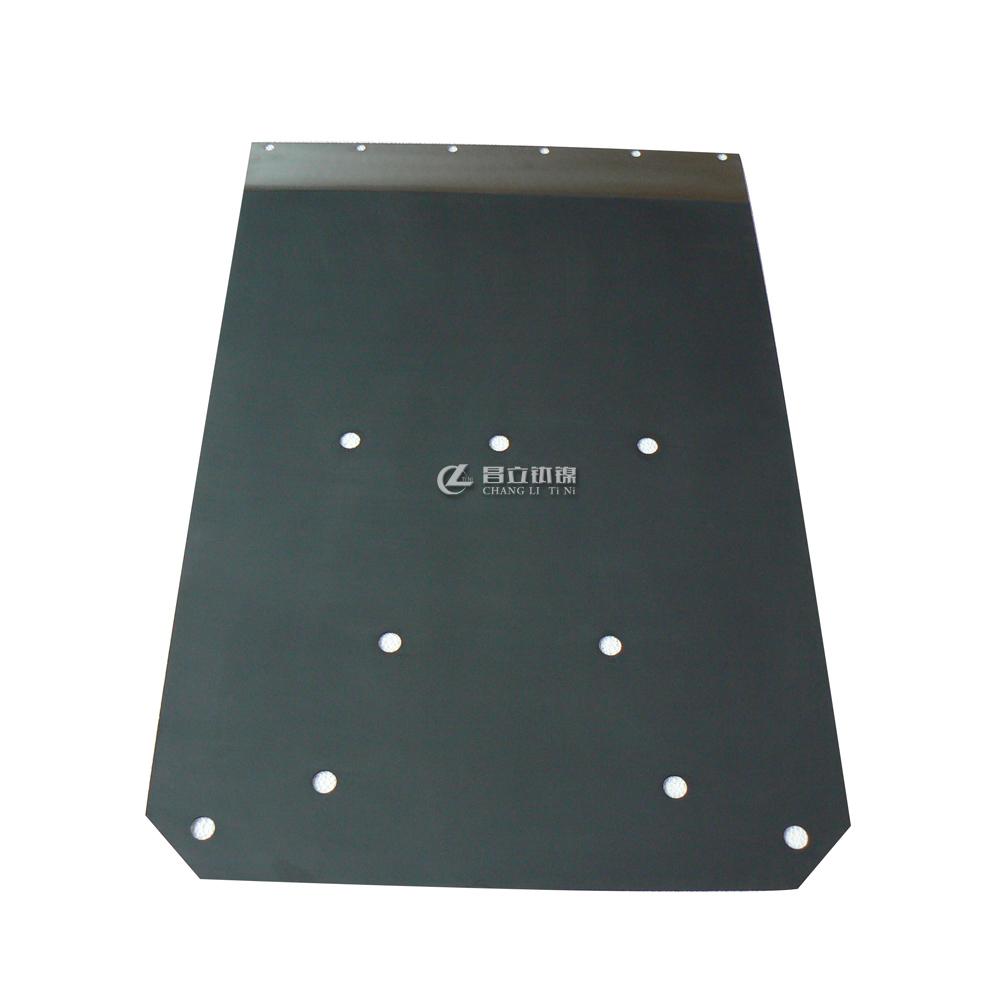

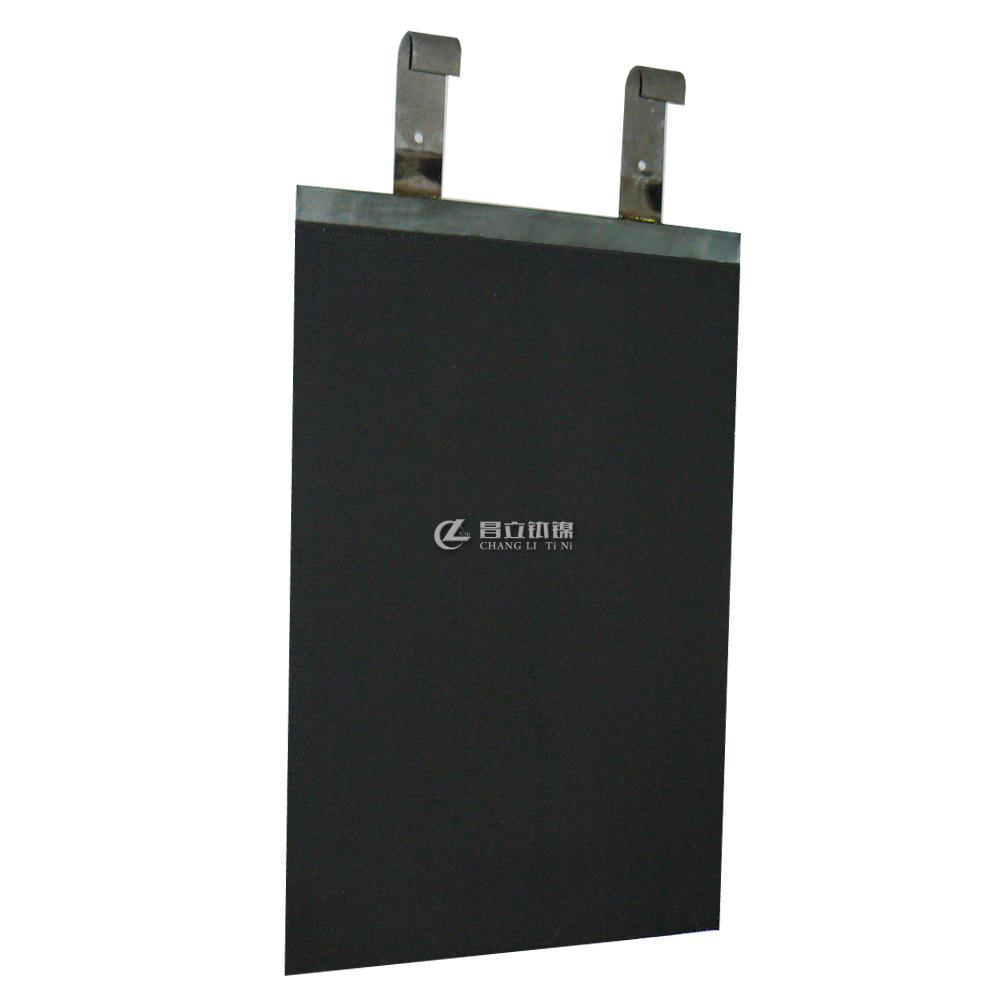

6.钛基二氧化铅技术指标
A.不溶性阳极板技术性能
(1)阳极板采用钛基涂贵金属中间层、α-pbO2及β-PbO2，导电棒采用钛铜复合棒：阳极板与导电棒采用焊接连接。
(2)基体钛网厚度2mm，镀层厚度单面不小于0.6mm，成品厚度不小于3.5mm;板面应平整，成品表面不应有分层、裂纹等夹杂。
(3)板面垂直度：板面最上下部误差小于±6mm
(4)寿命：耐腐蚀、抗弯曲、寿命2年以上
(5)加工后，要求平面公差、曲面公差小于±5mm，对角公差小于3mm
(6)严格按照图纸加工
B.不溶性阳极板电化学性能
成品阳极板电导率：4---5*10-5Ω;
表面硬度：HRC=11
析氧过电位：1.73-1.9v(Vs.SCE,150g/L硫酸，1000A/m2)

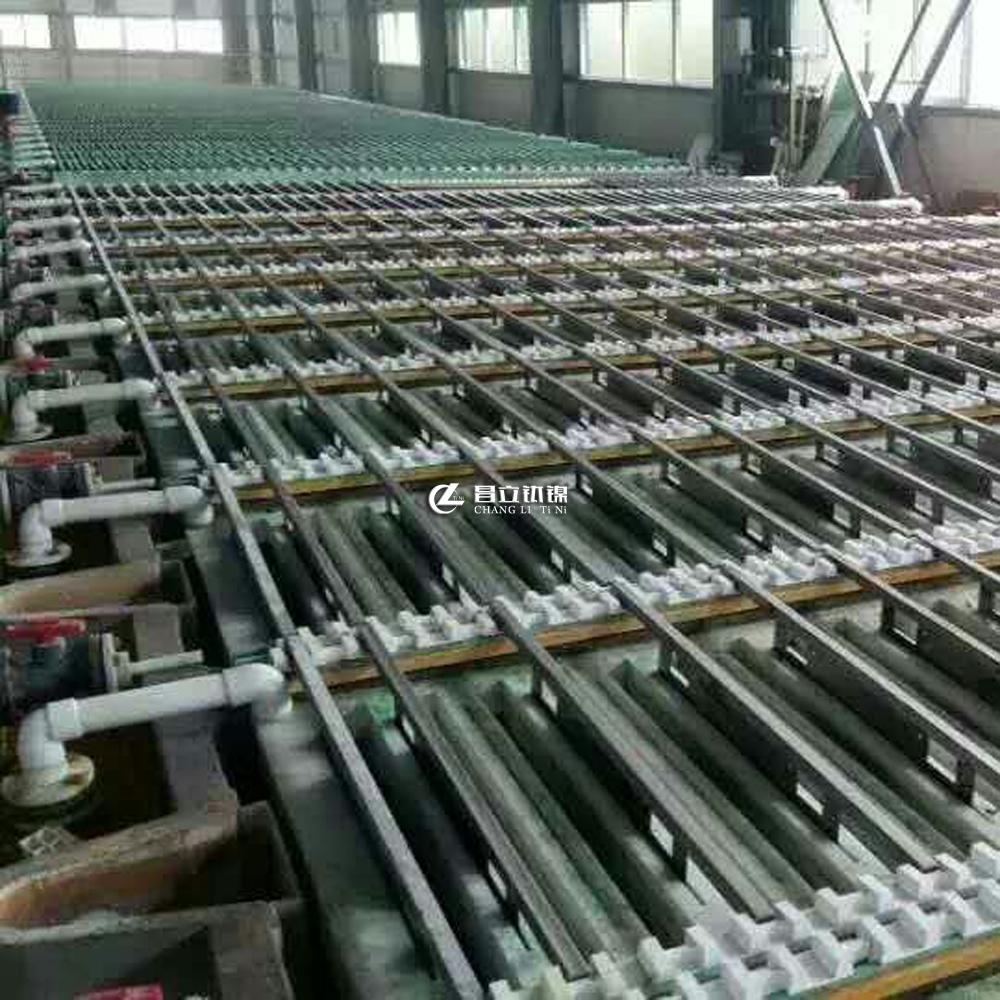

7.实际使用数据
A. 年产10000吨电积镍实际使用数据
项目名称：二氧化铅阳极用于电镍生产系统
使用目的：1、二氧化铅阳极在电镍系统和铱钽阳极性价比

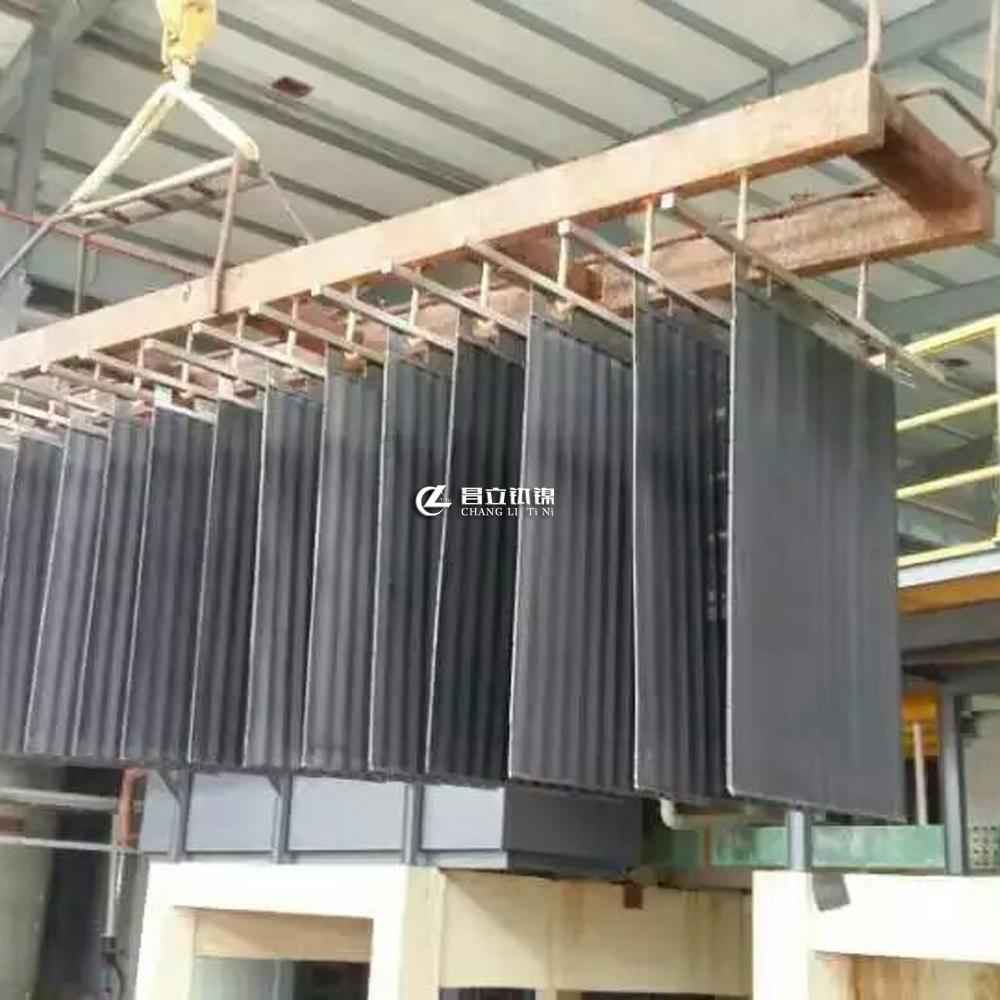

2、波纹板二氧化铅阳极对阴极沉积镍的影响
工况条件：PH=1.5 硫酸：40g/L 硫酸镍：40-55g/L
硼酸：5-7g/L 温度：70° 极间距：60-70mm(加隔膜袋)
氯离子：<1g/L
阳极尺寸： 4*820*1260 (二氧化铅) 4*760*820(铱钽) 8*760*820(铅板)
阳极种类 | 电流密度A/m2 | 槽电压V | 电流效率 | 寿命 |
铅阳极 | 180-230 | 3.9-4.6 | 89%-91% | 12-18个月 |
铱钽阳极 | 180-230 | 3.4-4.0 | 93%-95% | 大于24个月 |
二氧化铅 | 180-230 | 3.8-4.5 | 92%-94% | 大于24个月 |
B.年产2000吨二次脱铜实际使用数据
项目名称：二氧化铅阳极用于二次脱铜生产系统
使用目的：二氧化铅阳极在二次脱铜系统和铅阳极性价比
工况条件：PH=1.5 硫酸：170g/L 铜离子：50-55g/L
骨胶：5-7g/L 温度：60° 极间距：55mm
氯离子：<50ppm
阳极种类 | 电流密度A/m2 | 槽电压V | 电流效率 | 寿命 |
铅阳极 | 180-210 | 2.-2.1 | 89%-91% | 12个月 |
钛基二氧化铅 | 180-210 | 1.9-2.1 | 92%-94% | 大于24个月 |
8.钛基二氧化铅阳极的返修
阳极在失效的时候可以对旧涂层进行清理，将阳极上的沉积物及旧涂层去除后进行重新涂制，反复使用可节约钛基材费用的投入。我公司发明了一种去除废旧钛阳极涂层的方法，可以有效去除旧涂层。每次重涂钛基材都会有0.3mm左右的减薄，可重涂的次数一方面取决于基体的厚度，另一方面复涂阳极的寿命大约为新制阳极寿命的90%以上，所以通常建议钛阳极可重涂1-2次。
9.钛基二氧化铅阳极和传统铅阳极的对比：
生产系统整槽试验工作，表现出如下优势：
A、对电解液无污染，无需复杂的除铅系统开支。
B、外形尺寸固定，不会因为自身溶解造成阳极变形，影响阴极产品品相。
C、由于电解过程中不消耗钛基体，钛基体可反复重涂
D、电流效率高。目前我公司生产钛阳极电流效率可达到93-95%，而传统铅阳极电流效率只有89-91%。
E、槽电压低。我公司生产的钛基二氧化铅阳极槽电压较铅阳极槽电压低2%-3%，节电效果十分明显。
F、阴极产品品质高。由于溶液中不含铅，杜绝了铅污染。
G、可大电流工作，铅阳极在大电流下会快速溶解，钛基二氧化铅阳极则可承受500A/m2以上电流，适用于在生产中短期大产出的要求。
H、降低劳动强度，改善工作环境。铅阳极有重量大，材质软，生产中会减薄，易变形的缺点，导致阴极镍板也容易变形，工人生产中需要经常平板，劳动强度大。同时由于铅为重金属，毒性大，影响人的神经系统，对环境污染严重。同时用于除铅的碳酸钡也是剧毒品。钛基二氧化铅阳极高于铅阳极电积活性所节约8%的能耗;高品质阴极产品的更高售价。多项优势的合计效益将非常可观。
